Общие сведения

Назначение ПО

ПКК YuChat разработан для обеспечения стабильной и высококачественной связи среди сотрудников компании, а также для уменьшения вероятности утечек информации путем переноса коммуникационных каналов из интернета в границы внутренних корпоративных сетей.

Основные функции

YuChat реализует следующие функции:

• быстрый обмен пользователей текстовыми сообщениями и файлами с помощью мобильных устройств и веб-клиента на ПК в рамках персональных и групповых чатов;
• осуществление персональных и групповых аудио- и видеозвонков;
• запись, расшифровка и хранение проведенных аудио- и видеозвонков;
• индикация присутствия и текущей активности пользователя в системе

Основные компоненты

ПКК YuChat включает следующие отдельно устанавливаемые компоненты:

• основное серверное приложение (управляет данными в системе)
• приложение для записи видео- и аудио-заметок;
• приложение для пост-обработки записей аудио- и видеозвонков;
• комплекс из трех приложений для обеспечения голосовой и видеосвязи между пользователями (WebRTC);
• приложение для доставки уведомлений и текстовых сообщений в реальном времени;
• мобильные приложения (iOS, Android);
• десктоп-приложение;
• веб-приложение;

Управление комплексом осуществляется с помощью веб-интерфейса — консоли администратора, которая предоставляет возможности для настройки YuChat и контроля функционирования приложения.

Архитектура

Важно! В данном документе рассматривается неотказоустойчивая конфигурация изделия. Для получения сведений о вариантах отказоустойчивой конфигурации обратитесь к разработчику.

Серверная часть YuChat основана на микросервисной архитектуре с использованием контейнеризации на основе Docker/Docker Swarm.

Для всех вариантов развертывания системы серверная часть должна иметь возможность выхода в сеть Интернет и содержит в себе следующие контейнеры:

• ws-endpoint-service (сервис для подключения и обмена информацией с клиентскими приложениями в реальном времени с помощью websocket)

• web (веб-приложение)

• nginx-static (вспомогательные веб-страницы)

• mediahub (управление состоянием аудио и видеозвонков)

• media-composer (пост-обработка записей аудио и видеозвонков)

• freeswitch (сервис микширования аудио треков)

• webrtc (сервис обмена видео трафиком)

• backend (основной сервис управления данными в системе)

• avnotes-streaming (сервис приема и конвертации аудио и видео заметок)

• postgresql (БД для хранения данных системы)

• traefik (точка входа в кластер, reverse proxy)

• rabbitmq (брокер обмена сообщениями между сервисами)

• rabbitmq_exporter (сервис для экспорта статистики из rabbitmq в prometheus)

• postgresql_exporter (сервис для экспорта статистики из postgresql в prometheus)

• prometheus (сервис хранения статистики сервисов)

• redis (сервис кэширования часто используемых данных)

• redis_prometheus (сервис для экспорта статистики из redis в prometheus)

• minio (хранилище файлов)

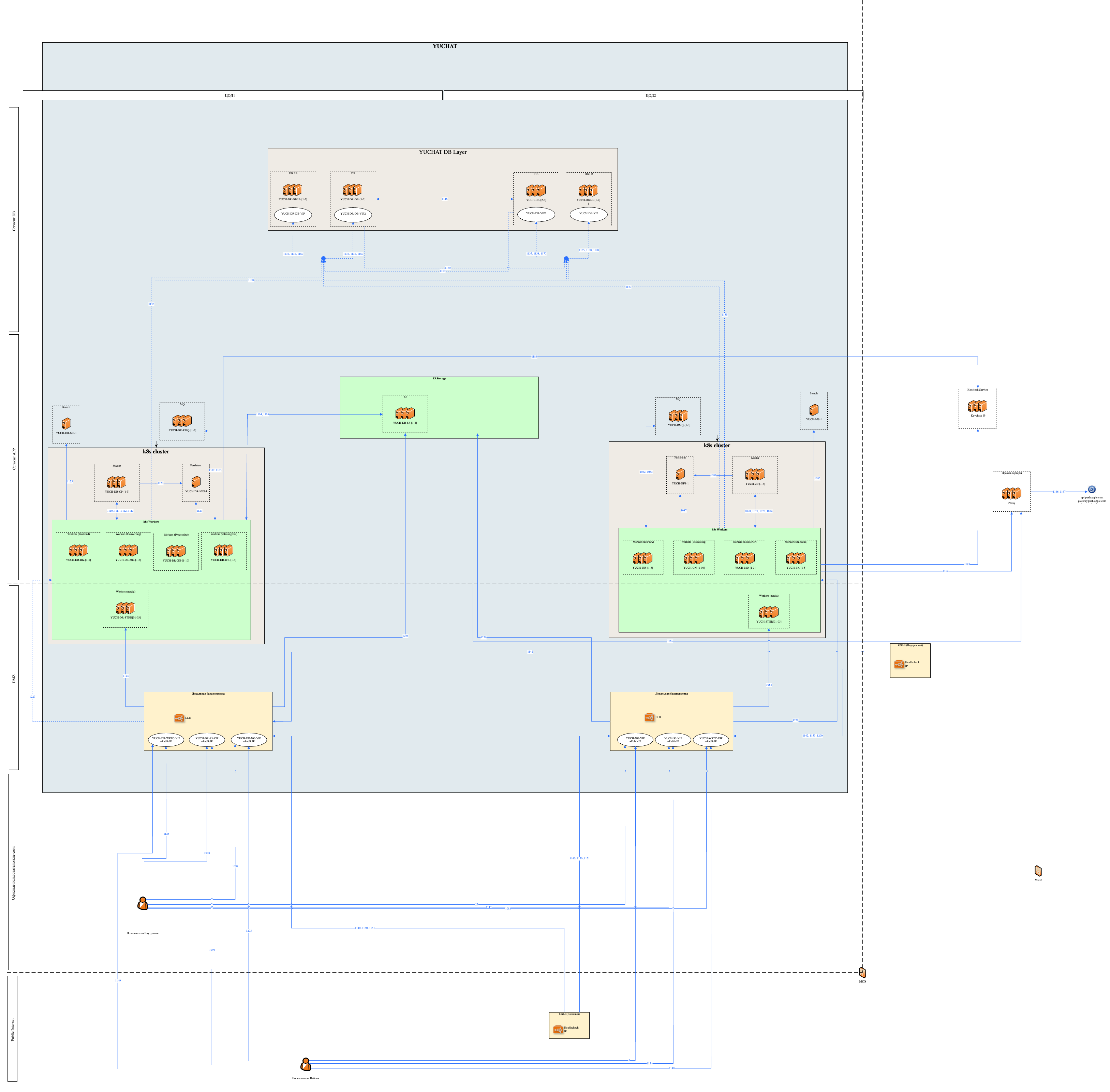

  Типовая схема развертывания YuChat размещена ниже (рис. 1)



Диаграмма развертывания (рис. 1)
